國六江鈴16米伸縮臂高空作業車，整車外形美觀，經受實戰檢驗，是市政管理、供電維修交通管理等部門進行電力維修、路牌標志安裝等高空作業的理想用車。
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5040JGKJ6S型高空作業車 產品主要技術參數 | |||
| 產品名稱： | 江特牌JDF5040JGKJ6S型高空作業車 | 外形尺寸： | 5995,×1880,2760 |
| 底盤型號： | JX1041TC26 | 貨廂尺寸： | ××(mm) |
| 總 質 量： | 4495 | 接近/離去角(°)： | 21/10(°) |
| 額定質量： | 前懸/后懸： | 1075/1740(mm) | |
| 整備質量： | 4365(Kg) | 最高車速(km/h)： | 100(km/h) |
| 排放標準： | 國六 | ||
| 底盤參數 | |||
| 底盤型號： | JX1041TC26 | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1385 |
| 軸 距： | 2800 | 后 輪 距： | 1425 |
| 駕駛室乘人數： | 2(人) | 彈簧片數： | 7/4+6 |
| 輪 胎 數： | 6 | 軸 荷： | 1645/2850 |
| 輪胎規格： | 7.00R16LT 8PR | ||
| 整車說明： | 后伸:380mm;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置為整體式結構,離地高度:480mm;ABS系統型號:APG3550500A,ABS系統生產廠家:浙江亞太機電股份有限公司;主要專用裝置為伸縮臂,用于搶修電力、通訊、路燈等高空作業. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| JX4D30B6H | 江鈴汽車股份有限公司 | 2892 | 85/115 |

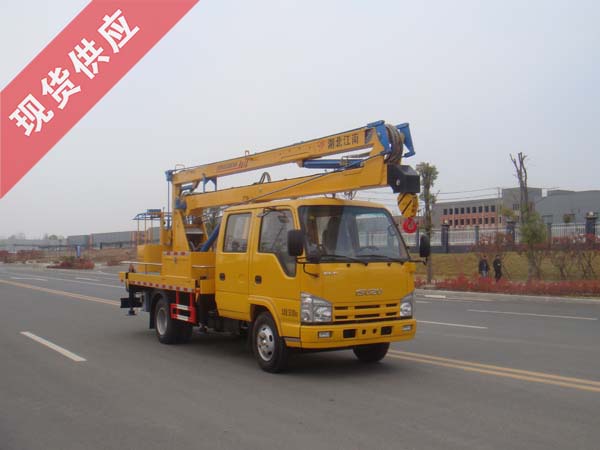

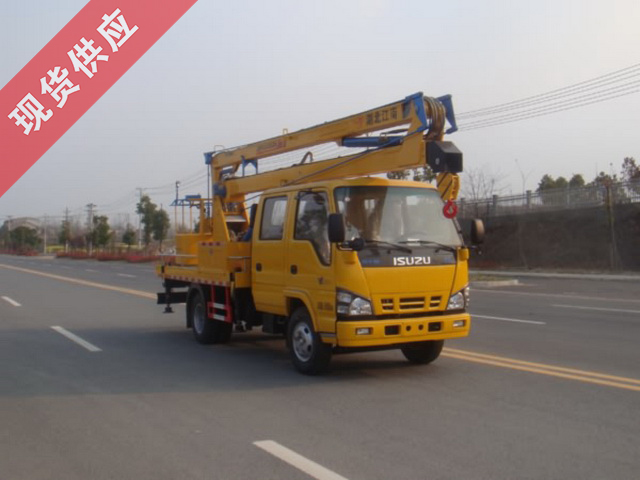

| 多方位展示圖： |
 |
| ※需要詳細資料及產品圖片請直接與我公司聯系，以上產品介紹僅作參考，訂車請以合同內容為準。 |
Special function
1、16米新款伸縮臂高空作業車
上裝基本配置 | 臂架 | 臂架形式 | 三節同步伸縮臂，伸縮缸外置帶鏈條傳動 | |
材料 | 高強度鋼板HQ60/5mm | |||
臂架截面 | 四邊形 | |||
起伏角度 | -18°- +75°(相對水平面) | |||
作業 工況 | 最大作業高度 | 16m | ||
最大作業高度時作業幅度 | 2.2m | |||
最大作業幅度 | 駕駛室區域4.5 m；駕駛室后10.5m | |||
最大作業幅度時作業高度 | 5.0m | |||
回轉 | 雙向360°連續回轉 | |||
支腿 | 支腿型式 | 前后H型 | ||
支腿材料 | 型材Q345B/5mm | |||
支腿跨距 | 縱向：3100，橫向：3700 | |||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||
后支腿頻閃燈 | 黃色；兩只 | |||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | ||
工具箱 | 1200*400*500；模具沖壓門，帶不銹鋼門鎖 | |||
圍欄 | Φ20不銹鋼管 | |||
側、后防護 | 優質碳鋼冷彎型材；強度高 | |||
輪罩 | 注塑模具成型，美觀，強度高 | |||
洗手水箱 | 塑料水箱 | |||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | ||
減速機 | 整體封閉渦輪蝸桿傳動式 | |||
馬達 | BMSY-160 | |||
吊籃 | 額定載荷 | ≤200Kg | ||
尺寸 | 長X寬X高：1430X830X1130 | |||
材料 | 鋁合金 | |||
調平形式 | 靜態液壓自動調平 | |||
保險帶 | 一副 | |||
調平裝置 | 油缸自動調平 | |||
旋轉機構 | 蝸輪蝸桿帶電機，左右360° | |||
液壓系統 | 液壓油箱 | 65L；帶液位表 | ||
齒輪泵 | 定量泵，流量25ml/r | |||
工作壓力 | 帶壓力表；16MPa | |||
液壓閥組 | 電液比例閥組 | |||
油缸 | 12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||
應急泵 | 12V電動應急泵，緊急收車 | |||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||
操作方式 | 手動和電動結合，電液比例調速 | |||
臂架動作 | 下車和吊籃電控雙位操作，帶控制器和顯示屏 | |||
發動機啟動、熄火 | 下車和吊籃雙位操作 | |||
發動機油門 | 手動拉線或者電子油門 | |||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | |||
標識及標牌 | 清晰、醒目、永久不褪色 | |||
2、產品特點說明
◇ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便。
◇ 轉臺、工作斗雙工位操作
◇ 支腿與工作臂互鎖，安全可靠防止誤操作
◇ 臂架結構緊湊，機動性好，作業范圍大
◇ H型支腿，跨距大，穩定性好，支腿即可獨立伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報警信號
◇ 工作斗自動調平，外置拉桿強制平衡
