國六東風單排12米高空作業車，整車外形美觀，經受實戰檢驗，是市政管理、供電維修交通管理等部門進行電力維修、路牌標志安裝等高空作業的理想用車。
PRODUCT DISPLAY
THE SPECIFIC PARAMETERS
| 江特牌JDF5040JGKE6型高空作業車 產品主要技術參數 | |||
| 產品名稱： | 江特牌JDF5040JGKE6型高空作業車 | 外形尺寸： | 5995,×2030,1960,2990 |
| 底盤型號： | EQ1041S3CDF | 貨廂尺寸： | ××(mm) |
| 總 質 量： | 4495 | 接近/離去角(°)： | 24/13(°) |
| 額定質量： | 前懸/后懸： | 1040/1540,1040/1650,1057/1540,1057/1650(mm) | |
| 整備質量： | 4365,4300(Kg) | 最高車速(km/h)： | 103(km/h) |
| 排放標準： | 國六 | ||
| 底盤參數 | |||
| 底盤型號： | EQ1041S3CDF | 燃料種類： | 柴油 |
| 軸 數： | 2 | 前 輪 距： | 1521,1613 |
| 軸 距： | 2700,2950,3308 | 后 輪 距： | 1494,1586 |
| 駕駛室乘人數： | 2,3(人) | 彈簧片數： | 6/6+5,5/7+3 |
| 輪 胎 數： | 6 | 軸 荷： | 1800/2695 |
| 輪胎規格： | 6.50R16 10PR,7.00R16 8PR | ||
| 整車說明： | 前伸/后伸/軸距/前懸/后懸對應關系為:505/210/2700/1040/1540,488/210/2700/1057/1540,355/無后伸/2950/1040/1650,338/無后伸/2950/1057/1650;整備質量/準乘人數(人)對應關系:4365/2,4300/3;隨底盤選裝駕駛室;吊鉤為選裝件;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;后下部防護裝置斷面尺寸(寬×高):30×200(mm),離地高度:410mm;ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M;主要專用裝置為折疊臂,用于搶修電力、通訊、路燈等高空作業. | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| D20TCIF1 YCY24140-60 CA4DB1-11E6 ZD30D16-6N CA4DB1-13E6 Q28-130E60 Q23-115E60 H20-120E60 | 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 中國第一汽車集團有限公司 東風輕型發動機有限公司 中國第一汽車集團有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 | 1999 2360 2207 2953 2207 2800 2300 2000 | 93/126 103/140 81/110 120/163 95/129 96/130 85/115 90/122 |

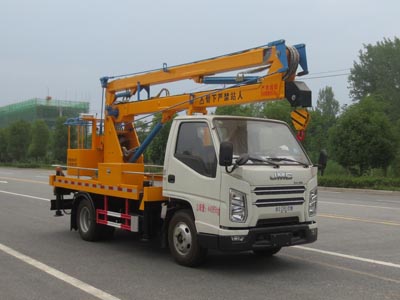

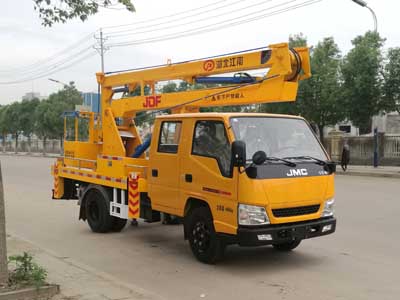

| 多方位展示圖： |
| |
| ※需要詳細資料及產品圖片請直接與我公司聯系，以上產品介紹僅作參考，訂車請以合同內容為準。 |
Special function
1、高空作業車主要技術參數：
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | ||
材料 | 型材Q345B/4mm | ||||
臂架截面 | 四邊形 | ||||
起伏角度 | 0°-70°(相對水平面) | ||||
作業工況 | 最大作業高度 | 12m | |||
最大作業高度時作業幅度 | 2m | ||||
最大作業幅度 | 5.8m | ||||
最大作業幅度時作業高度 | 5.6m | ||||
回轉 | 雙向360°連續回轉 | ||||
吊臂 | 最大起吊質量 | 900Kg | |||
伸縮起重臂 | 伸縮長度1m | ||||
最大起吊高度 | 6.4m | ||||
最大起吊幅度 | 5.2m | ||||
起升機構 | IQKN1B6Y；單繩拉力800 Kg | ||||
鋼絲繩 | （40m）Φ8 | ||||
吊鉤 | 1T | ||||
支腿 | 支腿型式 | 前后H型 | |||
支腿材料 | 型材Q345B/5mm | ||||
支腿跨距 | 縱向：3300，橫向：2700 | ||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | ||||
后支腿頻閃燈 | 黃色；兩只 | ||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | |||
工具箱 | 800*400*400；帶不銹鋼門鎖 | ||||
圍欄 | Φ20不銹鋼管 | ||||
踏步 | 駕駛室側帶上下踏步 | ||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | ||||
輪罩 | 注塑模具成型，美觀，強度高 | ||||
洗手水箱 | 塑料水箱 | ||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | |||
回轉支承 | 單排四點接觸球式帶外齒，QWD730.20 | ||||
減速機 | 渦輪蝸桿式，CW-28 | ||||
馬達 | BMP-50 | ||||
吊籃 | 額定載荷 | ≤200Kg | |||
尺寸 | 長X寬X高：1080X620X1150 | ||||
調平形式 | 外置拉桿機械調平 | ||||
保險帶 | 一副 | ||||
調平裝置 | 機械調平，拉桿外置 | ||||
液壓系統 | 液壓油箱 | 65L；帶液位表 | |||
齒輪泵 | 定量泵，流量25ml/r | ||||
工作壓力 | 帶壓力表；16MPa | ||||
液壓閥組 | 集成電磁閥組 | ||||
油缸 | 10只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | ||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | |||
操作方式 | 手動和電動結合 | ||||
臂架動作 | 轉臺和吊籃電動雙位操作 | ||||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | ||||
發動機油門 | 手動拉線 | ||||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | ||||
標識及標牌 | 清晰、醒目、永久不褪色 | ||||
2、產品特點說明
◇ 采用國產、進口換向閥及液壓油缸，換向平穩，操作靈活方便。
◇ 轉臺、工作斗雙工位操作
◇ 支腿與工作臂互鎖，安全可靠防止誤操作
◇ 臂架結構緊湊，機動性好，作業范圍大
◇ H型支腿，跨距大，穩定性好，支腿即可獨立伸縮又可聯運，裝有支腿報閃燈，用于作業時支腿示廓，發出光報警信號
◇ 工作斗自動調平，外置拉桿強制平衡
